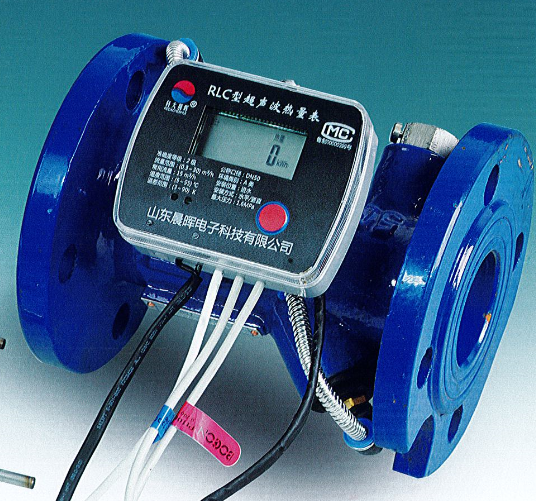

產品概述
本產品用于測量及顯示以水作為媒介的熱交換系統所釋放或吸收熱量的儀表，適用于城鎮管網自動計量，方便用熱管理
產品特點▲采用優質換能器和先進的電子測量技術，保證了流量測量的準確度和穩定度。
▲超聲波聲道的反射面采用不銹鋼柱設計，無塑料骨架結構，無磨損，增強了計量的穩定度和表計壽命。
▲應用動態流量補償算法，實現流量的精確計量
▲采用高精度溫度傳感器PT1000電阻。
▲電子運算單元采用美國TI公司MSP430系列微處理器，先進的低功耗設計，延長表計使用壽命。
▲自動錯誤診斷功能，在非正常狀態下，有錯誤信息提示功能，確保安全準確運行。
▲計算器可前后轉動，也可360度旋轉，方便用戶觀察和操作。
▲采用大容量鋰電池供電，電池使用壽命10年以上。
▲冷熱兩用（采暖、制冷均可計量）。
▲可任選進水或回水管道安裝，任選水平或立式方向安裝，便于施工。
▲脈沖、M-BUS和RS485總線輸出接口可實現數據遠傳、集中控制（該功能根據用戶需求定制）
技術參數
|
產品名稱 |
公稱通徑DN(mm) |
最大流量Q4(m3/h) |
常用流量Q3(m3/h) |
最小流量Q1(m3/h) |
流量傳感器接口尺寸 |
流量傳感器接管尺寸 |
連接螺栓 n-?K |
||
|
長度L（mm） |
高的H（mm） |
連接法蘭外徑?D1(mm) |
螺栓孔中心圓直徑?D2（mm） |
||||||
|
RLC-50 |
50 |
30 |
15 |
0.3 |
300 |
175 |
165 |
125 |
4-?19 |
|
RLC-65 |
65 |
50 |
25 |
0.5 |
300 |
196 |
185 |
145 |
4-?19 |
|
RLC-80 |
80 |
80 |
40 |
0.8 |
350 |
216 |
200 |
160 |
8-?19 |
|
RLC-100 |
100 |
120 |
60 |
1.2 |
350 |
233 |
220 |
180 |
8-?19 |
|
RLC-125 |
125 |
200 |
100 |
2 |
350 |
264 |
250 |
210 |
8-?19 |
|
RLC-150 |
150 |
300 |
150 |
3.0 |
500 |
291 |
285 |
240 |
8-?23 |
|
RLC-200 |
200 |
500 |
250 |
5.0 |
500 |
347 |
340 |
295 |
12-?23 |
|
流量最大讀數（m3) |
999999.99 |
||||||||
|
熱量最大讀數（kWh） |
99999999 |
||||||||
|
準確度等級 |
2級或3級 |
||||||||
|
壓力損失 |
<25kPa/qp |
||||||||
|
最大工作壓力 |
1.6MPa |
||||||||
|
冷熱計量 |
可單獨計量熱量，也可單獨計量冷量（需定制） |
||||||||
|
溫度范圍 |
2~95℃（100℃以上需定制） |
||||||||
|
溫差范圍 |
（2-85）K |
||||||||
|
溫差分辨率 |
0.01℃ |
||||||||
|
環境溫度 |
A類（5-55）℃ |
||||||||
|
電池壽命 |
>=10年（鋰電池） |
||||||||
|
安裝方式 |
水平安裝或立式安裝 |
||||||||
|
溫度傳感器 |
PT1000鉑電阻 |
||||||||
|
顯示位數 |
8位LCD |
||||||||
